在這多工高效能的時代,數位監視系統DVR功能越來越先進。使得數位監視系統DVR在學習及應用上相對提高了難度。透過了產品架構,可以進一步的熟悉環境及設備的使用方法,讓產品在應用上更得心應手。廣角科技希望這樣的服務支援,提高了您在使用上的效率。

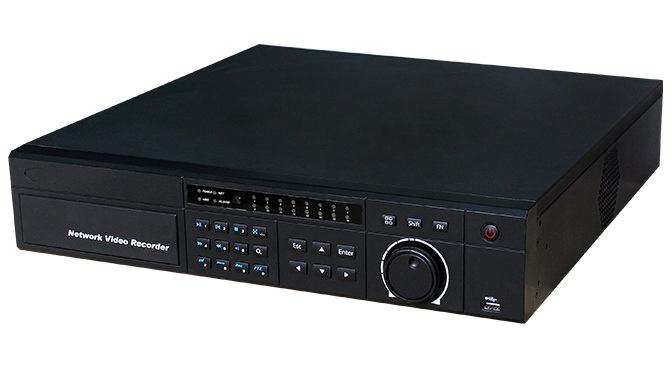

Deluxe KE-3032

1.       VGA/HDMI,1920×1080,1280×1024,1280×720,1024×768 共4種解析度。

2.     採用H.264影像壓縮,作業系統採Linux嵌入式架構,主機採非PC架構19"機架式。

3.     支援IP攝影機並支援相容ONVIF 2.0等網路攝影機方便日後擴充使用。

4.     16+16(ipc)聲音錄製,最多支援32CH。

5.     可同時16組影像輸入,+16IP網路攝影機輸入最大可擴充32路IP網路攝影機及16組聲音輸入2組聲音輸出(含雙向語音)、BNC聲音輸出端子。

6.      錄影可支援16路D1/720P/1080P(1920x1080)。

7.      類比顯示錄影解析度需達D1(704x480)/2CIF(352x480)/CIF(352x240)/QCIF(176x120) 480Fps。

8.      IP攝影機最大可支援1.0Mp(1280x720)/1.3Mp(1280x1024)/2.0Mp(1920x1080)/3.0Mp(2048x1536)/5.0Mp(2560x1920)畫數攝影機,2.0Mp最大支援16路每路8Mbps共128Mbps,16路每路30Fps共480張顯示及錄影。

9.      D1/ 2CIF/ CIF/ QCIF多種解析度選擇。

10.    雙串流傳輸主碼流D1/2CIF/CIF(30Fps),副串流傳輸CIF/QCIF(30Fps)。

11.    支援監看及錄影採用雙串流方式,以便兼顧監看流暢度及錄影品質調整及張數及解析度調整。

12.    實體接點觸發後,可以啟動聯動錄影,可以聯動單路影像或是多路影像同時警報錄影。接點作用時間可排程指定。亦可以自動插入書籤標注,便於重播搜尋。

13.    具備16組感應輸入及4組警報輸出介面, 警報輸出接點,可以定義成持續動作輸出,或是指定作用間隔時間

14.    具HDMI(1080P)、VGA(1920x1080)、video等輸出端子(需可同步輸出)、BNC聲音輸出端子。

15.    具16組類比攝影機影像輸入16組Looping輸出。

16.    網路上傳影像張數可作11段調整,傳送畫質可做10段調整,解析度可做3段調整。

17.    支援監看及錄影採用雙串流方式,以便兼顧監看流暢度及錄影品質及監看解析度調整。

18.    可同時16組類比影像輸入+16(D1*16/1.3Mp*12/2.0Mp*6)網路IP攝影機輸入。

19.    16+16CH影像輸入顯示及錄影,可混合接受類比訊號、IP網路訊號、遠端DVR及NVR錄影。

20.    可同時16路2Mp網路攝影機輸入,每路30張錄影及每路8Mb串流,共128Mb串流傳輸。

21.    可同時32路720p網路攝影機輸入,每路30張錄影及每路4Mb串流。

22.    主機網路接口可以做本機網路檢測, 檢測內容為網路延遲及丟封包測試, 並可將影像封包被分儲存以利分析。

23.    自動關閉,可以外加延展擴充警報輸出入介面。

24.    影像頻道,均可以獨立指定專屬的語音提示檔案。

25.    影像位移偵測功能及聲音偵測功能,均提供即時變動量之測試工具,方便靈敏度調整設定。

26.    回放速度可做3倍回放/快轉搜尋功能,顯示錄影時間段落以24小時顯示,每個時間點可調整滑鼠滾輪調整2小時, 1小時及30分鐘。

27.    系統事件記錄:可以自動記錄系統事件記錄,如:開機、關機、登入、登出、錄影開始、錄影停止;可以聯動警報輸出接點;可以傳送電子郵件;可以自動插入事件書籤。

28.    具時間、日期、抬頭名稱顯示及設定等功能,中文至少可顯示16個字元,英文可顯示25個字元,文字顯示位置可調整(中文須為繁體模式)。顯示畫面可調整上下左右側邊距、顏色、亮度、對比。

29.    遠端訂排列無須進入功能選單,直接在螢幕上按滑鼠左鍵拖拉頻道視窗到使用者選擇的頻道位置,依照個各使用者習慣,自由編輯排列監看頻道位置。

30.    具備書籤功能,具備手動標注書籤以及自動標注書籤功能,管理人員於重播過帶時,可以針對關注影像畫面,設置書籤標註說明,方便下次或是其它人員直接點選重播。

31.    位移區域22x15共330位移點及4組隱私遮蔽點。

32.    硬碟支持8個含以上每顆達4TB,支援1組E-SATA接口(需可支持8組硬碟每顆達4TB)。

33.    提供24TB硬碟儲存量(12TB做錄影12TB做備份)。每路影像每秒錄影張數,至少需7張,高段解析度,保存期限為90天以上。

34.    內置DVD燒錄機後再可加裝7組SATA硬碟。

35.    具備E-SATA連接埠;可支援外接NAS或磁碟陣列執行RAID 0 , 1 , 5 , 6之錄存功能。

36.    位移偵測與自我偵測:鏡頭無訊號、硬碟損壞、發出警報通知或提供e-mail方式通報。

37.    具備主機硬碟自動偵測功能,可偵測硬碟狀態、壞軌,具備蜂鳴告知或閃爍訊息告知功能,硬碟使用容量告知,硬碟儲存已滿告知。(警報發送EMAIL,並傳送至後端CMS警報顯示) 。

38.    可針對事件警報前錄影時間1~30秒可調及事件觸發後錄影持續時間300秒開調整。

39.    支援網路遠端連線監看,IE瀏覽器即時監看、監聽、搜尋、下載、設定、控制、升級之功能。

40.    具有管理者及一般使用者帳號權限之管理機制,可單獨設定各使用者不同操作權限。

41.    具備自動登出功能,可設定停留時間自動強制將使用者登出系統。

42.    具備多組排程錄影模式設定及繁體中文語言之操作介面,每一攝影機可顯示中文16字抬頭。

43.    可用滑鼠、紅外線遙控器(含ID辨碼100組功能)、網路控制鍵盤、飛梭旋鈕面板等直接操控。

44.    DVR可隨意擴充增加解碼器協議,便於支援多種旋轉台和球機控制之功能具備1/4/9/16跳台等主畫面顯示。

45.    支援預設點自動輪巡功能,啟動輪巡時間、停留時間可以調整,亦可設定成系統開機後,自動執行。

46.    16路數位影像監錄主機需與中央監控伺服主機(CMS系統)聯結合併使用,可控制設定(OSD/回放/下載檔案/警報連動)及球機控制。

47.    一鍵按下,可切換重播16CH影像共32CH。

48.    重播時,錄影狀態及開關機時間區段,均會以不同的段落標示,方便找尋。

49.    具備智慧重播搜尋功能,於位移錄影畫面中任意圈選關注區域,然後執行位移智慧搜尋,當該區域沒有變化時,系統會自動飛梭快轉前進,當找尋到有變化的時間點,系統會自動停在該時間點,並產生聲響提示。

50.    2個RJ-45端口(10M/100M/1000M)

51.    系統具備帳號密碼登入功能,如遭惡意破壞拆除系統會自我登出保護。

52.    支援撥接連線方式,允許登入時間,可排程指定。

53.    電源供應器電源模組250W低功率電源供應器,支援硬碟休眠功能,95~240V±10%。

54.    網路方式:HTTP,IPv4,TCP/IP,UPNP,RTSP,UDP,SMTP,NTP,DHCP,DNS,PPPOE,DDNS,FTP,IP Filter,Alarm Server及具無線網路接收。

55.    須具備IP濾波器之功能,可限制特定區域IP進入。

56.    控制接口:USBx2/RS232x1/RS485x1/ESATAx1。

57.    支援PTZ控制功能,可設定128組預設點,亦可遠端控制紅外線投射燈及雨刷開啟或關閉。

58.    內建2組10/100/1000M網卡,支援網路傳輸埠,可達到遠端監控頻寛傳輸的需求。

59.    智慧型手機方式iOS iPhone,iPad,Android,黑莓,Windows Mobile。

60.    遠端IPCAM需可配合機做各項調整(亮度/對比/色相/色濃度)(解析度/張數/串流傳輸)。

61.    播放密碼雙重保護,播放需6位數帳號及密碼以個人身分進入選單,選擇播放時間日期後撥放還須一組6位數密碼輸入進行播放影像。

62.    警報錄影觸發模式:位移偵測觸發、實體接點觸發、聲音觸發錄影、影像移失、影像遮蔽。

63.    聲音觸發事件:可以指訂對應單一影像頻道或是多組影像頻道同時錄影,觸發啟動錄影時間可延遲調整;可以聯動單一或是多個警報接點輸出;可以傳送電子郵件。偵測啟動時間,可排程指定。

64.    即時畫面具單畫面、4、9、16、36分割畫面可供選擇,具備固定分割畫面版型功能。

65.    位移偵測警報及訊號遺失警報產生時,可以指定提示方式,包含文字訊息、語音提示、單畫面放大提示。每路影像頻道,均可以獨立指定專屬的語音提示檔案。

66.    備份方式:選定年月日時分後進行起點(設定時間)及(結束時間)設定,攝影機可選1~16支攝影機不同時間或同段備份,備份需可支援(加密)15位密碼,備份播放時需(解密)(訂製品)。

67.    具備3組螢幕顯示輸出並可以獨立分割顯示畫面編輯, 3個螢幕皆可設定不同分割顯示畫面, 3個顯示螢幕互不干擾及輪跳時間設定功能。

68.    IP CAM連接方式:可自動搜尋輸入帳號密碼登錄並可遠端更改IP CAM IP位置。



CMS中央圖控軟體功能說明:

主機硬體:

1.      CPU Intel Core i7 3GB時脈四核心處理器。

2.      電源供應器600W(相容於110V/220V),具備安規認證。

3.      硬碟容量SSD 300GB 高速磁碟,以利快速開機,並達到高速影像緩衝。

4.      獨立影像顯示卡兩片,各含2GB視訊記憶體。

5.      具備鍵盤及光學滑鼠。

6.      19吋機架式,可裝DVD燒錄機。

7.      記憶體DDR-3 8GBx2(含可運行雙通道)以上,800/1066/1333/2200MHz,最少支援2個插槽。

8.      傳輸速度10/100/1000 Mbps自動切換。

9.      網路介面具備2個10/100/1000 Mbps Base-TX Ethernet LAN網路介面。



軟體說明:

1.      具備電子地圖功能,標示警報發生位置及單一跳台並發出警報及傳送Email。

2.      支援4螢幕輸出,可一台螢幕各自監看群組之即時影像畫面,另一台螢幕作警報連動時之影像畫面顯示,亦可二台螢幕皆各自監看不同的群組之即時影像畫面達4螢幕256分割。

3.      影機同時於本軟體監看,無須另行購買或安裝即可使用。

4.      支援99台數位影像監錄主機及其同時登入與管理。

5.      軟體使用者帳號管理、網路警報回報、DVR系統資訊查閱、DVR網路帳號管理、DVR狀態查閱等安全性相關管理功能。

6.      具聲音回放功能,可調整音量並可依網路狀況手動調整影音串流誤差延遲時間。

7.      相容ONVIF網路開放協議。

8.      支援執行後自動登入連結本案之數位影像儲存主機功能。

9.      警報觸發即時閃爍該警報點或攝影機圖示。

10.    回放頻道時段分割縮圖功能可於單一回放頻道再細分分鐘區間,並於當下回放區間縮圖預覽,更便捷的回放畫面搜尋。

11.    可將一支攝影機的畫面,一個正常比例顯示,數位放大後,任意拖拉檢視。

12.    監看及重播,均可同時做前述操作。

13.    具使用者帳號權限及使用功能等級管理,至少具備選擇設定是否開放給使用者下列功能權限之獨立選項:a. 系統設定群組

14.    監看及重播,可以於同畫面中的不同窗格,同時執行。

15.    每層電子地圖均可平移縮放,方便操作人員知道攝影機所屬位置地點。

16.    多螢幕輸出模式具可依使用者習慣分別設定主界面、查詢界面、電子地圖及警報於各別螢幕顯示。

17.    編排管理功能。b. 錄影資料下載備份管制功能。c. 錄影資料影像放影管制功能。

18.    支援撥接連線方式,允許登入時間,可排程指定。

19.    具備系統維護檢測功能,當攝影機或監控主機異常時,自動將警報訊息傳至中央監控平台。

20.    支援圖片擷取、全螢幕、畫面色彩亮度對比、即時監看錄影、畫面自動跳台調整等影像功能。

21.    於監看及回放或下載後播放模式下皆支援數位放大功能,最大可放大至16倍。

22.    可接收各點監控主機警報事件,透過網路傳訊至中央監控系統備存。

23.    圖型化設備指示燈號,錄影、位移、影像遮擋、影像遺失及謷報,透過圖型指示燈了解目前設備或警報狀況。

24.    可1/4/9/16分割輪跳,亦可依DVR主機畫面輪跳,輪跳間隔可設定秒數。

25.    搜尋時可控制播放速度,單張播放或快速播放等選項。

26.    搜尋時可1/4分割播放錄影資料。

27.    支援電子地圖功能,支援多圖層設計。亦可於地圖上面,任意指定位置,直接插入攝影機即時畫面及警報點位置。

28.    可直接指定時間播放特定主機之錄影檔案。

29.    可設定警報排程規劃,依實際需要設定警報警戒啟動及解除,排程規劃均由主機資料庫設定並自行依規劃行程運轉執行。

30.    即時影像畫面會顯示攝影機名稱、日期/時間、錄影/事件狀態。

31.    內建PTZ控制面板控制球機上下左右及預設點巡航。

32.    數位放大可滑鼠於影像畫面點選(拖曳影像放大框)以數位放大影像監看並可拖洩放大之影像移動至畫面任意處監看。

33.    獨立警報訊息視窗,提供各設備警報影像訊息資訊及警報循環撥放,並可立即設定或解除裝置警報功能,可切換顯示每台DVR詳細頻道警報狀況或各別DVR整體警報狀況。

34.    遠端影像聲音同步播放、聲音及雙向語音功能。

35.    具備樹狀多層模式電子地圖功能,可自訂電子地圖圖片,並具標示攝影機位置、警報器/斷電器位置,可直接於電子地圖所標示之攝影位置點選即可即時監看該電子地圖攝影機標示所在現現場影像。

36.    電子地圖全螢幕顯示獨立彈跳警報影像視窗。

37.    具設備狀態詳細訊息列表,記錄目前連線設備及頻道狀況及網路流量。

38.    系統可自動搜尋區域網路內所有網路影像儲存系統,並提供透過網路於遠端完整系統設定功能。

 39    可[以瀏覽16頻道以上影像,並且內建多種顯示輸出方式包括有1.4.6.7.8.9.13.16.20.25.36.49.64等分割畫面、輪播、全螢幕顯示進行設定,CMS需可支援多螢幕至256分割。

40.    支援多螢幕操作功能,可包含即時監看畫面、重播作業畫面,電子地圖,警報顯示畫面。

41.    支援頻道群組,可直接於頻道列表將不同設備的頻道儲存於一個群組,提供不同時段所需監看畫面,無須重新排列,直接將群組拖監看視窗,即可瀏覽,以達到監看使用者的便利性。

42.    螢幕畫面上提供50組群組規劃功能。

43.    可執行1/4/9/16/25/36/49/64分割監看,可4螢幕監看最多達256個即時畫面。

44.    監看及重播畫面,均具備數位放大功能。

45.    可執行即時監看、監聽、雙向對講、PTZ控制、繼電器控制、搜尋、播放、備份、設定、轉檔、升級等功能。

46.    具頻道名稱設定,並可設定背景顏色、文字顏色、顯示位置及是否顯示頻道名稱。

47.    具自動搜尋裝置設備功能可於LAN內網路自動搜尋設備並加入設備,並支援3種(含)以上不同廠牌DVR及網路攝

48.    調閱錄影資料以時間為單位,時間軸上呈現所有頻道錄影資料展開之圖表,可立即辨識每天的錄影狀態分佈圖,便於使用者分析和快速搜尋錄影資料。

49.    具設備樹狀圖列表、事件列表、數位輸入狀態與數位輸出控制功能。

50.    警報影像小畫面產生時,管理者可用滑鼠將其畫面拉開放大,多個警報發生時會以分割畫面排列顯示警報點影像,警報影像發生時可設定警音告知。

51.    位移偵測警報及訊號遺失警報產生時,可以指定提示方式,包含文字訊息、語音提示、單畫面放大提示。每路影像頻道,

52.    顯示單格需有獨立1.錄影2.拍照3.色像調整4.語音對講5.單格錄影回放6.單格錄影下載7.單格檔案查尋8.單格警報查詢。

53.    均可以獨立指定專屬的語音提示檔案。

54.    連線每一台數位影像儲存主機的影像,各任選其中部份影像編排組成群組(最大可同時顯示64台主機各一組影像於64分割
